Description
Toile 100% acryl enroulable (jusqu’à 30 m2) ou Soltis W96 imperméable (jusqu’à 18 m2)
Motorisé avec télécommande et tout automation.
PIAZZOLA® Modèle PERGOLA – prospectus : piazzolapergola’sta
Désignation du produit

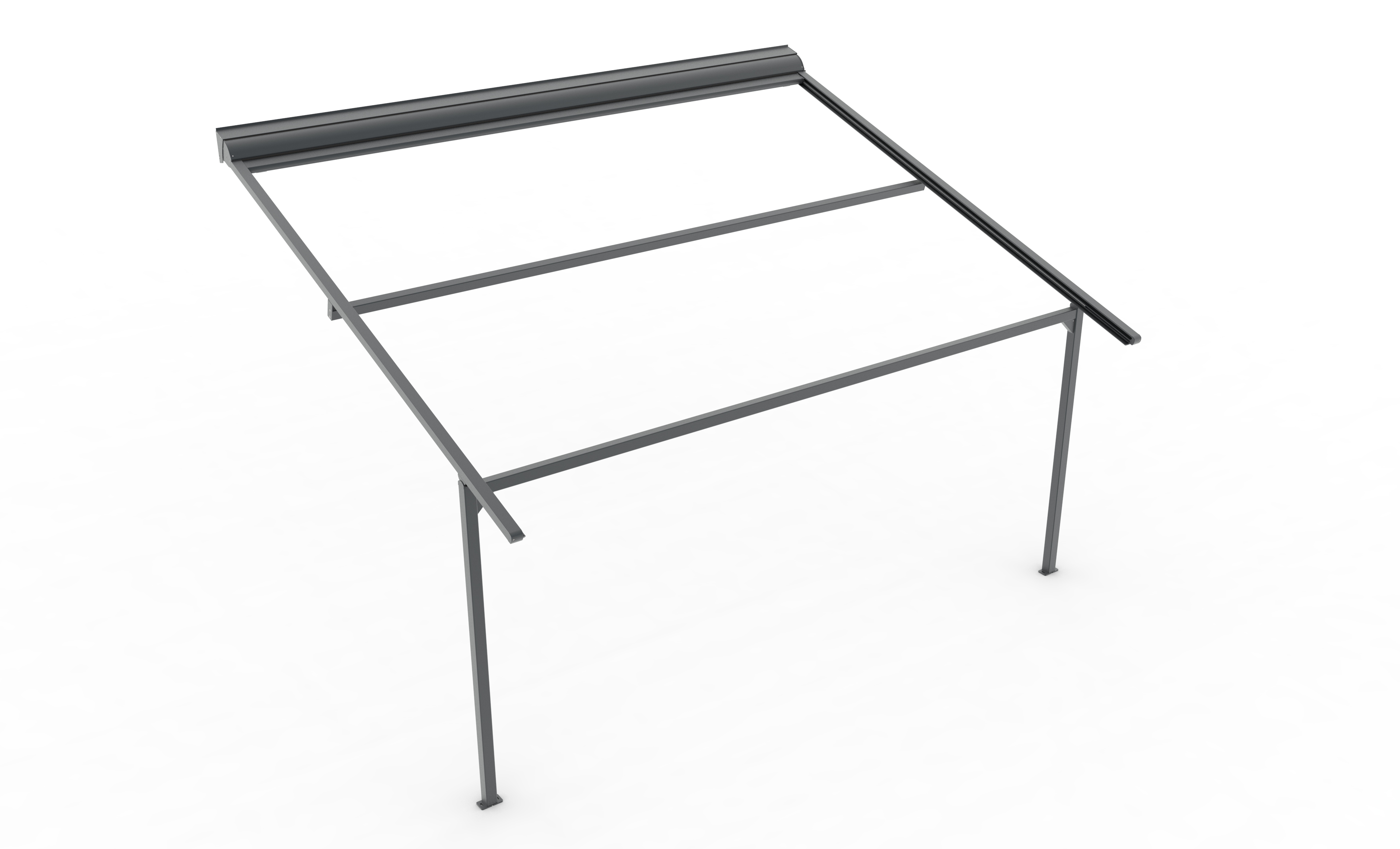

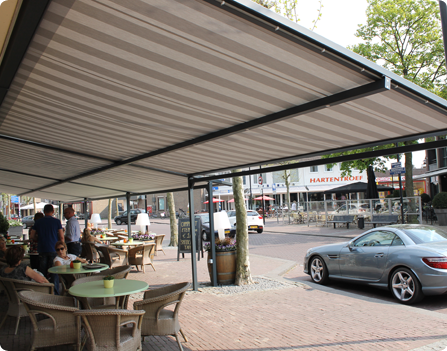

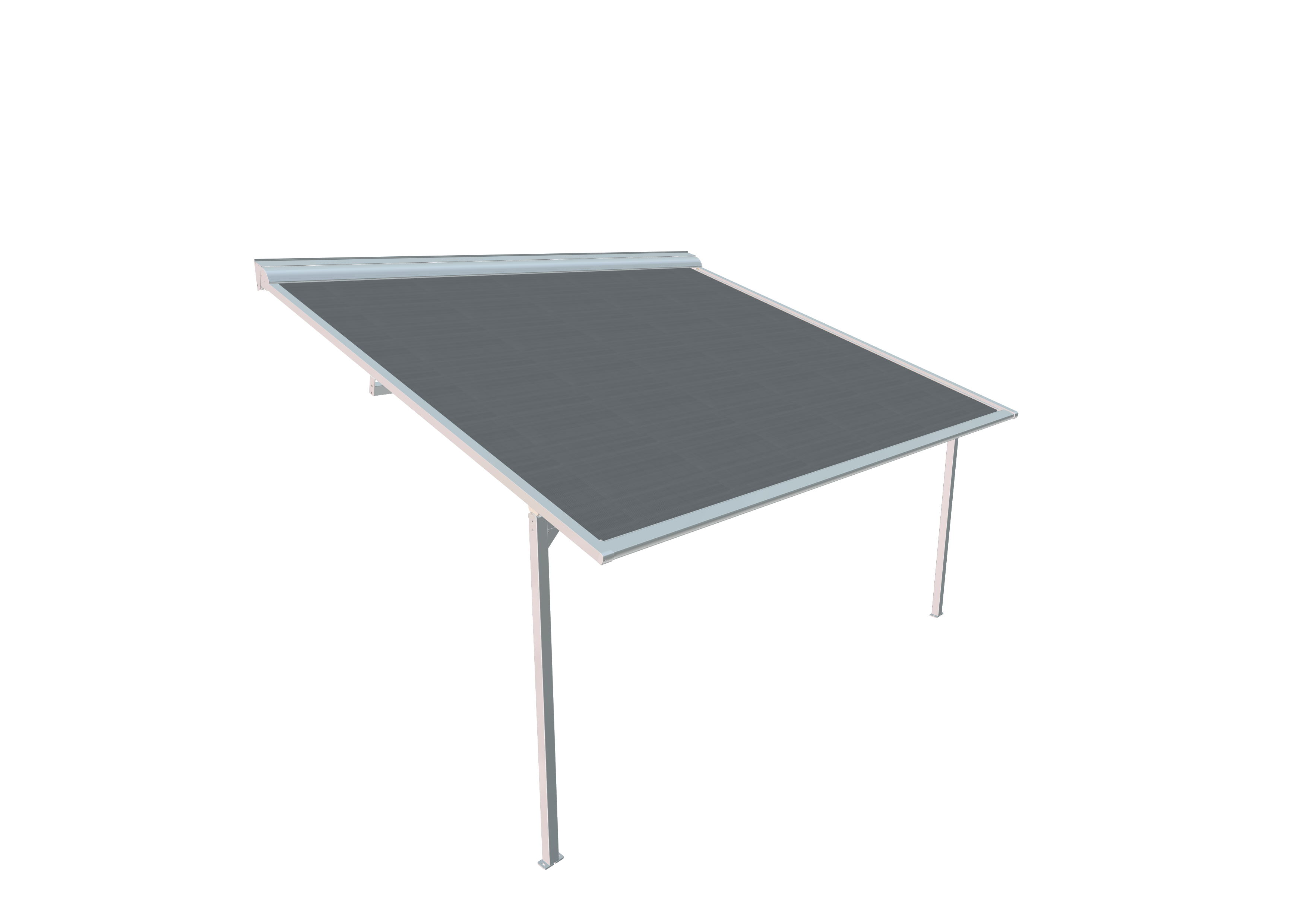

La construction solide du store pergola Piazzola est parfaite pour fournir de l’ombre là où les murs sont trop faibles pour supporter un store banne. Un dispositif à ressorts, invisible dans la barre de charge du store, maintient la toile toujours bien tendue. En combinaison avec un tube d’enroulement, il limite la formation de poches dans une toile de grande largeur. Les poteaux peuvent varier en longueur pour déterminer l’inclinaison. Une pente de 16 degrés est idéale pour un bon écoulement de l’eau de pluie. Il est également possible de doter les coulisses latérales d’une gouttière pour éviter l’égouttement d’eau de pluie le long des côtés. Le store pergola Piazzola est juxtaposable sans limite avec un seul poteau intermédiaire.
Spécifications techniques
| Dimensions maximum (l x p) |
6000 mm x 5000 mm |
| Juxtaposable | Oui |
| Couleur coffre | RAL 9010, RAL 9001 et RAL 7016 granité |
| Toile applicable | Acrylique, Soltis imperméable ou Screen |
TOILE ET COLORIS AU CHOIX
La structure et la toile sont fabriquées sur mesure dans nos ateliers.
La toile s’enroule ou se déroule grâce à un moteur tubulaire placé à l’intérieur du tube d’enroulement. Le système de tension de la toile
permet de lui donner la position désirée.
Enrouleur incliné avec structure en aluminium thermolaqué
Différentes solutions d’installation : installation murale ou sur structure autoportante, le store doit être incliné (avec pente de 30° minimum)
Dimensions sur mesure, jusqu’à 6 m de largeur et 5 m de profondeur.
Motorisation avec un moteur filaire ou un moteur radio avec option télécommande
Dimensions et illustrations non contractuelles
poteau 75 x 75 mm
coulisse 75 x 63 mm
platine 80 x 150 mm

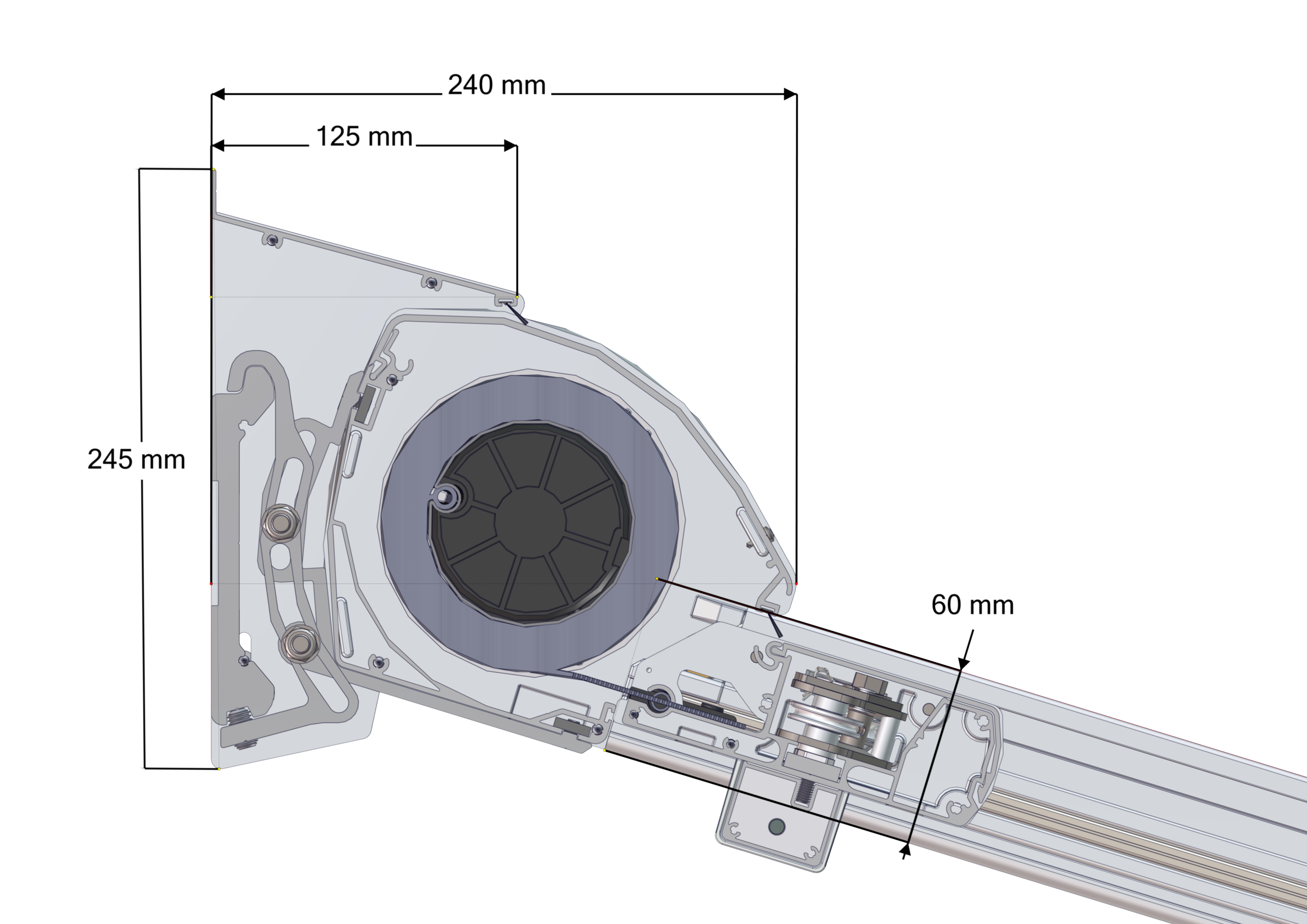

Le Piazzola pergola est équipée d’un coffre très esthétique permettant la fixation au mur ou contre le support et un habillage pour l’étanchéité
Coloris standards de la structure
laqué blanc (RAL 9010)
gris anthracite granité (RAL 7016)
Blanc crème RAL 9001
Sur commande avec supplément : tout autre coloris RAL. Pour les RAL hors standard, sans précision explicite, nous prenons laqué brillant par défaut (le laquage sablé ou autre est avec supplément quand il nʼest pas standard).
Portique standard équipé d’équerres aux angles
Coffre avec étanchéité contre façade
Option poteau 110 x 110 mm
Option armature latérale 110 x 110 mm
platine 200 x 200 mm
OPTION
Autre portique, façon design, pour une fermeture latérale et/ou façade
Option : Fermeture de Pignon
Option : store vertical motorisé intégré dans le profil 110 x 110 mm jusquʼà 4 m ou encastré avec son coffre au delà de 4 m
*********************************************************************************************************************************
Généralités Twins® Piazzola®
Désignation du produit

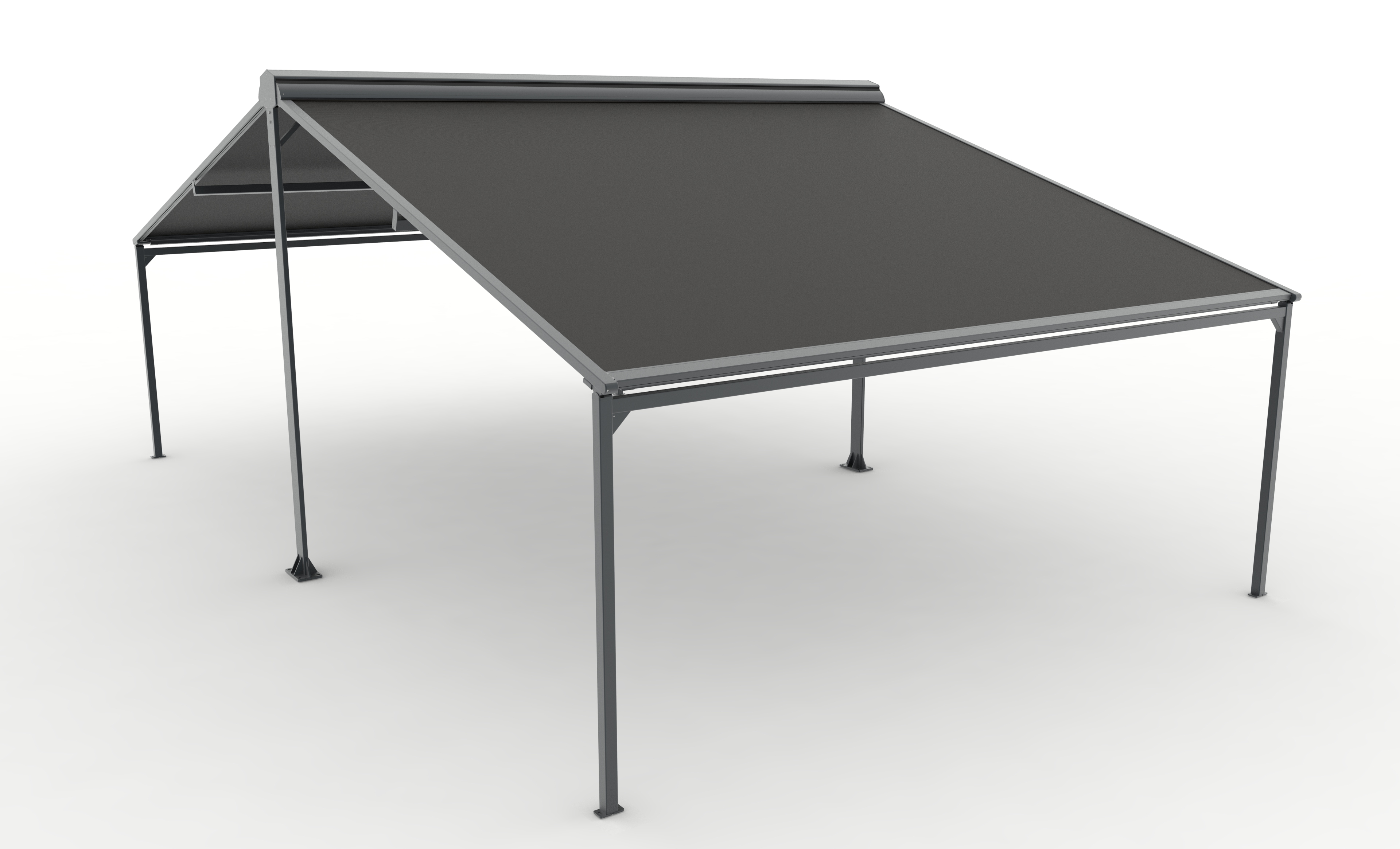

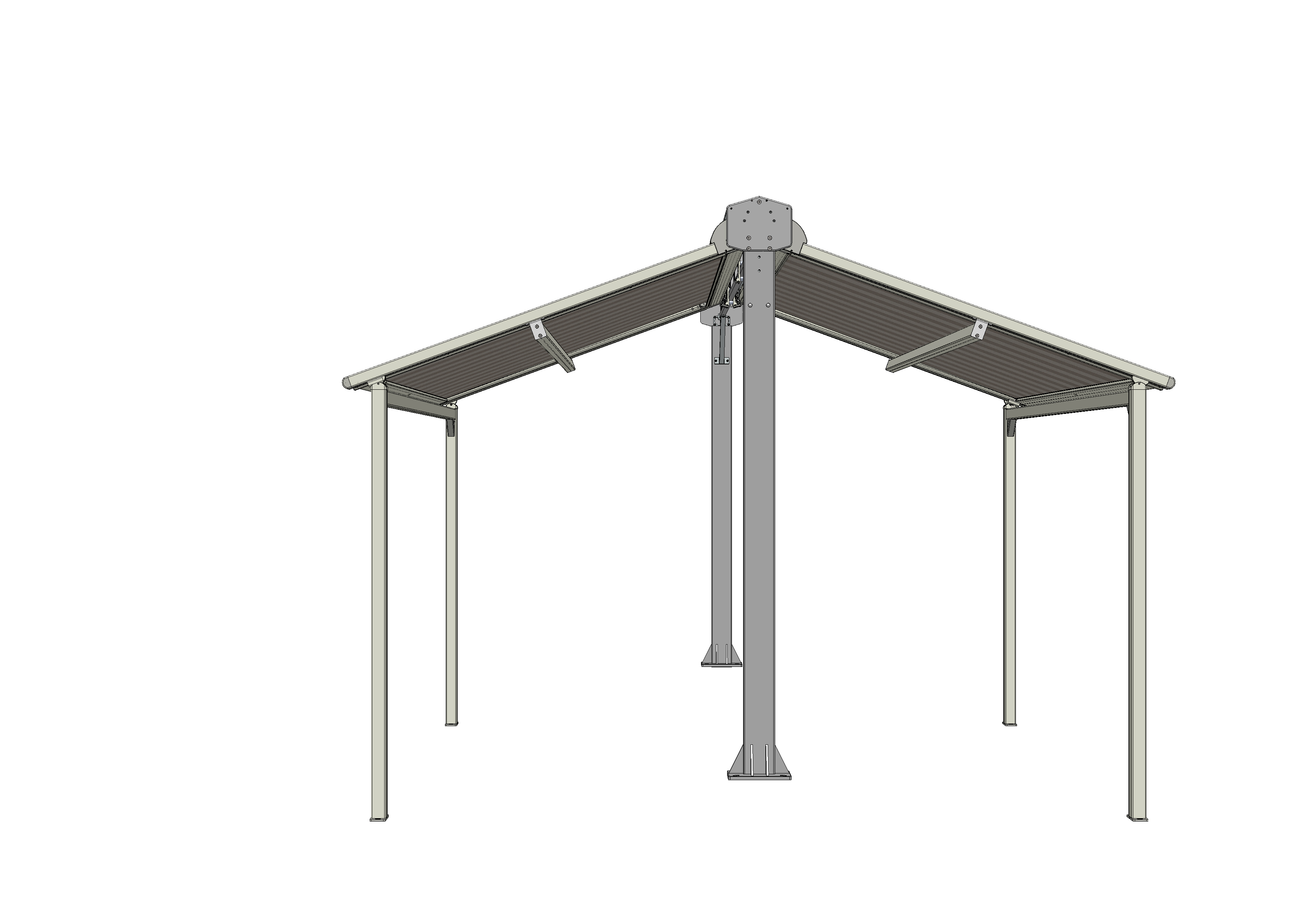

Pour les grandes terrasses, AVZ a combiné la fonctionnalité du Twins avec la technique du Piazzola Solidare. Cela permet de créer jusqu’à 60 m2 d’ombre ! Le Twins Solidare modulair est ainsi un pergola très efficace pour les établissements de restauration. Les coulisses de guidage sont un atout non négligeable, car la toile du Twins Solidare est enfermée dans la coulisse sur toute sa longueur: plus jamais de toile affaissée ! Le tendeur de câble et le système tendeur de toile accentuent l’aspect impeccable de cet abristore, en même temps que les poteaux de 4 mètres créent un bel effet spacieux.
Spécifications techniques
| Dimensions maximum (l x p) |
6000 mm x 10000 mm (2 x 5000 mm) |
| Juxtaposable | Non |
| Couleur coffre | RAL 9010 et RAL 7016 granité |
| Toile applicable | Acrylique |
Surface de toile maximum 30 m 2 par arbristore (toile acrylique)
À la confection de la toile, il convient de faire un ourlet de 10 cm à gauche et à droite.
Avec une portée libre de 4 m ou plus, la barre de charge fléchit un peu. Plus de 4 m, nous recommandons d’appliquer un système de tension.
En cas de projection de 3,5 m ou plus, la toile est légèrement affaissée. Une poutre intermédiaire appliqué à l’appui de la toile.
En cas d’utilisation du Twins Piazzola par temps de pluie (averse peu abondante et de courte durée), il est recommandé de toujours utiliser une ou plusieurs poutres intermédiaires pour soutenir la toile et un dispositif de verrouillage. Le Twins Piazzola doit alors être placé à un angle d’au moins 17 degrés.
Pour faciliter l’écoulement de l’eau, il est possible de mettre des onglets dans la toile (à ± 50 mm de la barre de charge).
La hauteur des poteaux du Twins Piazzola ne peut pas être déterminée dans les dimensions de coupe, parce qu’elle dépend de la hauteur de passage, de la projection, du dépassement des glissières et de l’angle incliné.
Sens d’enroulement de la toile: Par le dessous
Fondations
Pour assurer la stabilité du système mis en place, il est nécessaire de réaliser pour les poteaux du Twins Piazzola des socles en béton coulé de 85 cm (de long) x 85 cm (de large) x 20 cm (de haut).
Les poteaux du Piazzola doivent être placés sur un socle en béton standard (7700 317-068), qui doit être prolongé avec du béton coulé sur 35 cm (de long) x 35 cm (de large) x 20 cm (de haut).
Hauteur poteau Twins Piazzola
Angle incliné
